Como hacer un Repetidor, partiendo de una
emisora YAESU 212 RH. por aquello de cacharrear que es lo nuestro.
Como transmisión puede ser cualquiera no es preciso un modelo
determinado, lo único que necesitamos es poner el patillaje del micro de la
forma apropiada.
Esa Emisora (la de Recepción,
por ser mas fácil para el sistema a emplear, por que si usamos la salida del
altavoz lo tenemos desadaptado.
Le sacaremos un cablecito coaxial de audio, de los extremos del
potenciómetro de volumen, así siempre tendremos un audio constante. (a lo mejor
no hace falta con la que tu mencionas YAESU- 212 RH.
Como principio desmontas las
tapas de la emisora.
4 tornillos por tapa, usar el destornillador adecuado para no
abocardarlos,
Si es que estuviesen muy apretados, con el destornillador adecuado
mientras le hacemos fuerza para aflojar darle pequeños golpecitos a la parte de
arriba del destornillador, para que afloje.
Una vez desmontadas sacas el altavoz de su sitio y lo desconectas
del conector que lleva a la placa
de Circuito Impreso para no se vaya a
romper (El Altavoz).
Ahora hay que sacar la parte frontal del equipo.
Para ello hay que quitar estos tornillos que lo sujetan.
Ahora ya solo esta agarrado por estos conectores.
Hay que tener mucho cuidado por que por la parte de atrás, la que esta
hacia el equipo hay pistas de Circuito Impreso, que si queremos sacarlo
ayudados de un destornillador podemos romperlas y averiar el equipo.
Como se puede ver ahora solo tenemos estos sitios de acceso para
ayudarnos, para no romper las pistas. y que casi no podemos meter el objeto a
ayudarnos.
Ahora ya tenemos la parte frontal del equipo sacada de su sitio.
Ahora tenemos el lado del conector del micrófono, este si viene de
origen, no se ha tocado de cómo viene de fabrica tiene soldado un puente
realizado con una gota de estaño, en el “PUNTO
Con mucho cuidado quitaremos ese punto de Estaño.
Para tener la certeza de que no nos ha quedado ninguna “Hebra de Estaño” lo mediremos entre sus
extremos con un tester en Ohmios, con lo que nos dará infinito
O sea que no nos marcara nada.
Y le pondremos un punto de estaño en el sitio “
Pondremos el frontal en su sitio.
Le pondremos el soporte en su sitio.
Llevar mucho cuidado con la cedula fotoelectrica esa que lleva para que
cambie de brillo la pantalla de cuando estamos en un sitio oscuro o con mucha
luminosidad, no se enganche y retuerza o la
rompamos.
Pondremos los botones si es que se han salido, en su sitio, cuidado que
no todos son iguales hay que ver cual es el de cada sitio.
Pondremos los tornillos laterales en su sitio
Pondremos la tuerca y los anillos de los mandos de volumen y
silenciador, esos anillos son para que no se rompa la pasta del mando al llegar
y hacer fuerza la pasta al final del recorrido.
Tener presente que cada
botón es el suyo y si no estarán equivocados, eso se ve girando el
potenciómetro al mínimo de su recorrido y que el chaflán quede indicando el mínimo, o sea este
mirando la izquierda.
Apretaremos la tuerca del conector del micrófono.
Pondremos el altavoz en su
sitio.
Colocaremos el cable en su
lugar, y por su sitio.
Pondremos una tapa y la
atornillaremos.
Pondremos la otra y la sujetaremos con sus tornillos.
Enchufaremos el equipo y si no nos hemos equivocado en nada este estara
igual que siempre, o sea que encenderá y funcionara.
Ahora le ponemos un conector de 8 pines en el micrófono, y le soldamos
dos cables
(para tomar las medidas, en el pin num 7 y en el 5. (el 7 es masa) el 5
es la tensión de control.
Estos los llevaremos a las puntas de prueba del “tester”.
Y obtendremos “
Y algo mas de 5 Voltios positivos cuando recibimos señal o abrimos el
“Squelch”
Ahora cogemos un transistor:
En este caso el primero que he pillado en el baúl de los recuerdos:
Le ponemos el emisor a masa, en la base le ponemos una resistencia en
este caso de
1K2 que añadido a la que tenemos dentro del equipo de 1K, tenemos
2K2 y lo ponemos el hilo de la patilla “
Ahora
ya tenemos conectados 2 hilos el de masa
“patilla
Y
el de la patilla “
Ahora
cuando abrimos el Squelch, se nos
“cortocircuita el transistor” o sea que tenemos unos OHMIOS muy bajos
entre emisor y colector.
Y cuando cerramos el Squelch el transistor no conduce y por tanto
tenemos infinito o sea no hay continuidad.
Mirar el letrero del “BUSY” del equipo.
Muy importante como tenemos
dentro del equipo una resistencia de SMD
de 1K
Tener mucho cuidado no se toquen en ningún momento los dos cables el de
masa”patilla 7 del conector del micro y la num 5, pues es muy posible que se
quemaría esa mencionada resistencia.
Ahora ponemos otro
transistor:
Y obtenemos casi lo mismo
que con el anterior:
Con el Squelch abierto
0.15 Homios
Con el squelch cerrado
“infinito.
En el equipo YAESU-212RH el volumen que hay que tener es muy poco,
empezaremos a subir poco a poco el volumen, y ajustaremos para que se escuche
bien en otro equipo el audio emitido por el emisor.
Ahora nos toca el aparato emisor:
En este caso se ha utilizado un ICOM 2100.
Esto usa un conector de tipo telefónico de 8 patas.
En nuestro caso solo nos interesa: MASA, PTT y Entrada de AUDIO.
Estos son: 5 y 7 MASA, 4 PTT
6 Entrada de Audio.
Entonces uniremos el 5 y 7 que son las masas y lo pondremos a la masa
del otro equipo del 212RH. Patilla 7 de
este ultimo.
Por la patilla
6 le entra el audio al equipo IC-2100
La patilla 4 es la del
PTT
Esto esta muy chapucero o provisional, pero es que se vea que esta
realizado del todo.
Primera
probatura de funcionamiento con las piezas soldadas directamente sobre el
conector del micrófono del 212-RH
Ahora realizado un poco mejor: pero de toda forma muy provisional.
Comprobado realmente y funciona.

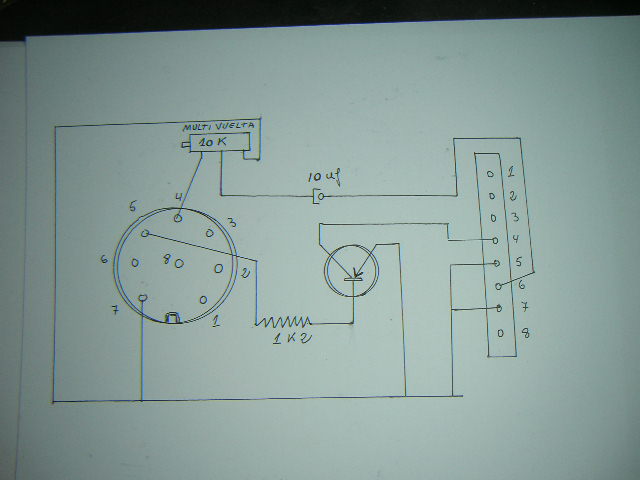

El esquema Eléctrico teórico. (Pulsa en la foto para agrandar).
Ahora ya que cada cual lo pase a
su equipo o equipos y que le añadan las florituras que necesite.
==============================
Quede bien claro que esto es solamente una idea llevada a la practica,
pero que bajo ningún concepto se puede realizar para un uso determinado que no
sea solo la experimentación.
A pesar de que en si el montaje no es peligroso en ninguna de sus
facetas este montaje, el autor no se hace responsable de una mala manipulación,
tanto en lo referente a la vida Humana, como así mismo a posibles averías
técnicas que puedan producirse por un mal entendimiento de lo aquí
descrito QUE ES SOLO UNA IDEA PLASMADA A
El Autor declina toda clase de posible
responsabilidad, ya que es solo para un desarrollo técnico, y no se puede usar
mas que para poder satisfacer UN MOMENTO de prueba o practica, que tal y como
dice el reglamento, las pruebas con el fin de no interferir se harán CON UNA CARGA FICTICIA conectada al equipo emisor, en caso de querer
hacer otro tipo de pruebas, con Cavidades, o Duplexores, igualmente a la salida
destinada a
Esto es una cosa experimental,
que el autor no dará mas respuestas que lo aquí expresado.
El autor no efectúa ninguna actividad comercial relacionada con estas
cosas.
Se ha procurado ser lo mas
ecuánime con las explicaciones pero el autor no se hace responsable de algún
dato que haya faltado y por tanto no funcionase el prototipo que hagan otras personas y no sea
el resultado satisfactorio.
ESTO UNA VEZ REALIZADO NO SE PUEDE USAR PARA HACER UN REPETIDOR, POR NO
HABER PASADO LAS PRUEBAS QUE INDICA
De todas maneras como hay que conectarlo a la fuente de Alimentación y
la misma hay que tenerla conectada a
Asi mismo se recomienda tener
mucho cuidado con el Soldador en caso de usarse , pues un uso indebido nos
podría efectuar graves quemaduras.
Las marcas mencionadas, son
marcas de todos conocidas y registradas bajo las correspondientes patentes, y
destinadas en concreto en este caso (en estos modelos de equipos) al uso de
Lo aquí descrito es Para
Pruebas de “Manitas que quieran aprender mas cosas de la electrónica, y que
como no se alteran sus características
técnicas en ninguno de los equipos, se
puede hacer, adaptando las potencias a lo que permita
Se recomienda poner el equipo
Emisor en Mínima Potencia.
La reforma del 212 incluso viene en su libro de
instrucciones de nivel de usuario para poder conectar una TNC o similar.
El IC-2100 aquí mencionado no
hay que hacer ninguna reforma en el mismo, siguiendo estando tal y/o como se lo
han suministrado al cliente.
EA5AWF.- Manolo.- San Javier
(MU)
