ADAPTACION MICROFONO
PIHERNZ
ML-V
A
ICOM-
E 2820
En esta ocasión adaptaremos el micrófono
ML-V a la emisora ICOM- E-2820.-
Esta emisora lleva un conector de micrófono del tipo RJ-45 de 8 pines.

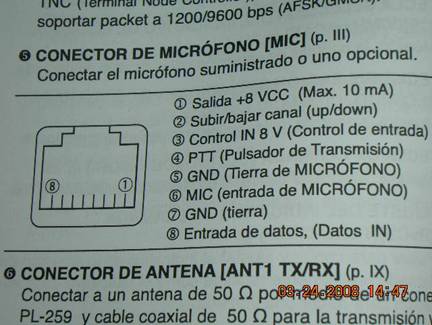

El conexionado de las conexiones del ICOM.- Según manual de
instrucciones.-
Así mismo se ha usado un cable de
ORDENADOR por que queda mas fuerte que los que se conectan con cable plano.-
(Sale mas caro).
En este caso este:

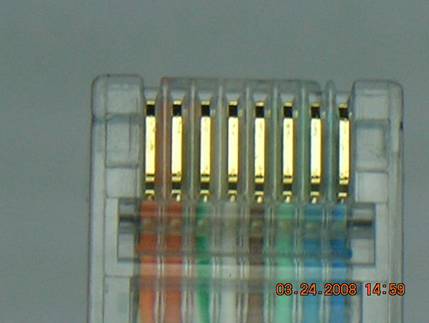

Aquí el conector:
Puesto así
tenemos el pin
“1“(uno) en el lado izquierdo

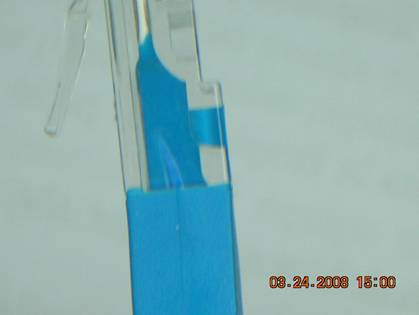

Como se puede ver esto esta mucho “mas pillado” que el que se hace con cable
plano.
Como siempre digo “NO” NOS GUIAREMOS EN GENERAL DE LOS COLORES
DE LOS CABLES.” CADA FABRICANTE E INCLUSO EL MISMO A VECES LOS CAMBIA.
Para hacer nuestras conexiones primero
nos cercioraremos con el “Tester” midiendo en Ohmios cual es cada conector o pin.
Es mas si usamos para hacer dos
adaptaciones las dos partes de este cable
como es “CRUZADO” no tenemos las mismas
conexiones, si nos fijamos en los colores no están igual conectados en los dos
conectores.
Repito de nuevo solo usaremos los NUMEROS DE LOS PINES.

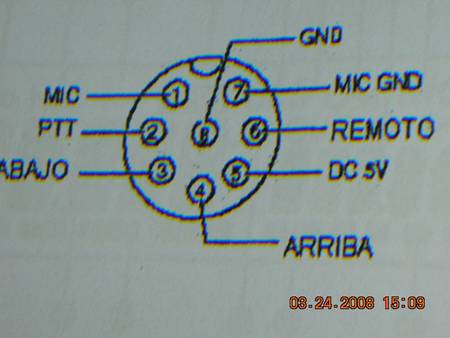

Ahora el conector del ALINCO (conector Macho del equipo),
que es compatible directamente con el conexionado que trae el ML-V:

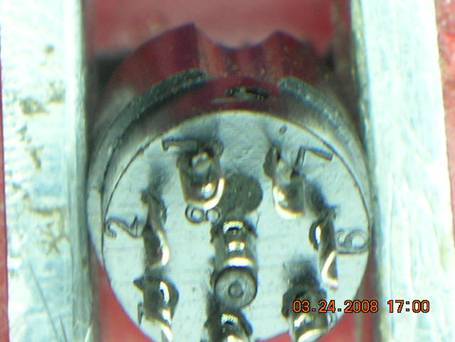

Las conexiones del conector que entra en la emisora Alinco.
Visto desde atrás. (Lado soldaduras).-
Las conexiones de la adaptación:
ICOM… MLV…
1 …………………………………………..5
2………………………………………...…3
2…………A travez de una Resistencia
de 470
Ohmios ………………4
3
NO CONECTAR.
4
……………………………………….. 2
5
……………………………………….. 7
5
……………………………………….. 8
6 …… NO
CONECTAR
7
……………………………………….. 7
7
………………………………………. 8
8 ……… NO
CONECTAR.

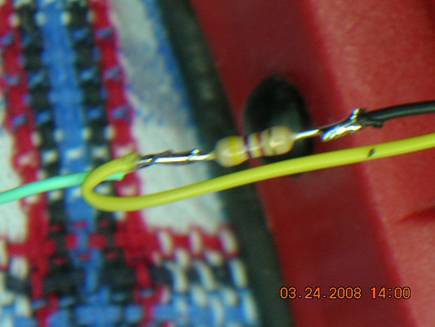

Aquí lo único
extraño es que el cable que esta
conectado al pin num. 2 del ICOM
luego uno va directo al 3
del ML-V y ese mismo cable va conectado
a través de una resistencia de 470 Ohmios al 4 del ML-V
Así como este ejemplo: (No fijarse en
los colores de los cables)
Pues eso es así de sencillo, eso si dado
lo delicado del ICOM.
En las puntas de los cables del lado del
ICOM, nos tenemos que asegurar muy bien de que
NO SE VALLAN A TOCAR ENTRE
SI NINGUNA PATILLA, para ello por
ejemplo le metemos un trocito de retractil, para
asegurarnos de que esas puntas que ya tenemos peladas y preparadas no nos puedan
tocar con otra al moverlas o algo así por que es muy fácil por confiarnos
estropear un aparato nuevo.
Aislamos con retactil o con cinta aislante a mi personalmente me
gusta mas el retractil, las conexiones efectuadas.
Hemos metido dos trozos de retractil
en el cable general antes de empezar a
soldar las conexiones.

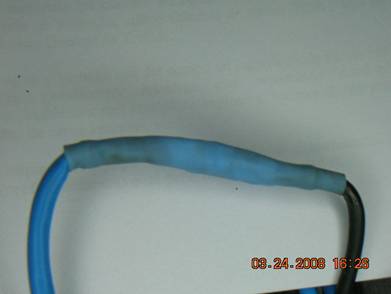

Una vez realizadas todas las conexiones
y cerciorándonos de que estén aisladas entre si, como es tan sencillo podemos
hacerlo que quede por ejemplo así:
ESTAS CONEXIONES ESTAN COMPROBADAS Y TESTEADAS, EN UN ICOM IC-E2820 pero de todas formas el
autor no se hace responsable de posibles averías que puedan sucederse, por no
comprender el que inicie el montaje lo aquí expuesto.
El hacer esta reforma
queda bajo la exclusiva responsabilidad del que lo este haciendo.
El autor no se dedica
a la venta de estos productos.
Esto solo esta realizado con el afán de colaborar con los
Radioaficionados, y que puedan estar dentro de la normativa de la dirección
General de trafico, para que no tengan que usar el micrófono original.
Para esto aunque parezca que no, hay que tener unos mínimos conocimientos
de Electrónica / Electricidad.
Así mismo se recomienda tener el suficiente cuidado con el soldador,
para no quemarnos con el mismo.
Usar estaño de buena calidad, y hacer soldaduras que no nos queden “Frías”.
No soplar para enfriar la soldadura,
dejar que se enfrié sola.
También tener cuidado con aparatos conectados a
EA5AWF.-
