Adaptación micrófono ML-V

A Emisora ICOM- E2100 / 2200.-

Como siempre solo nos guiaremos de los num de los pines

Tanto de uno como del otro conector, en el caso del ML-V

Anotaremos que cable es el que esta conectado a cada pin

Para entonces poner el cable con el RJ-45.-

Son las mismas conexiones que para el E-2820 pero lo pongo

Por separado para que asi al mirar el num de equipo lo encontreis

Fácilmente.-

ICOM MLV

1 …………………….. 5

2 ……………………… 4

Este mismo cable a travez

De una resistencia de

470 Ohmios a …… 3

3 NO CONECTADO

4 ……………………….. 2

5 ……………………….. 7 y 8

6 ………………………… 1

7 ………………………… 7 y 8

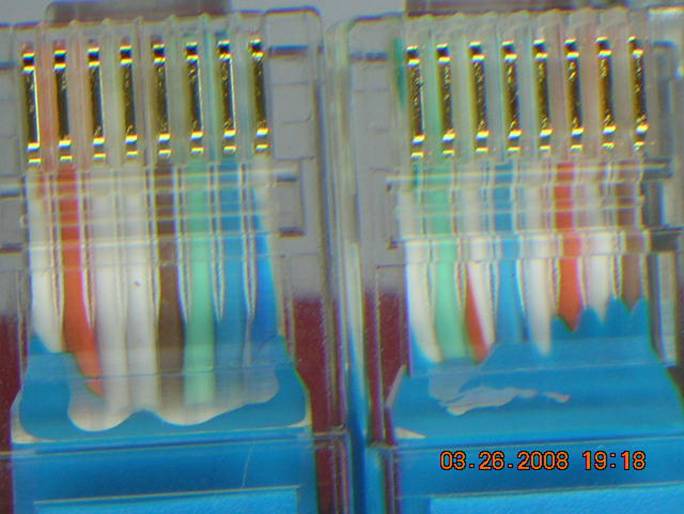

En este caso como tenenemos cables de RJ-45 de Fabrica

Al ser cruzados, como se puede observar cada uno de ellos al

cortarlos para tener dos sera cada uno distinto, por lo que no

podremos usar el que los colores del primero son iguales al

segundo
